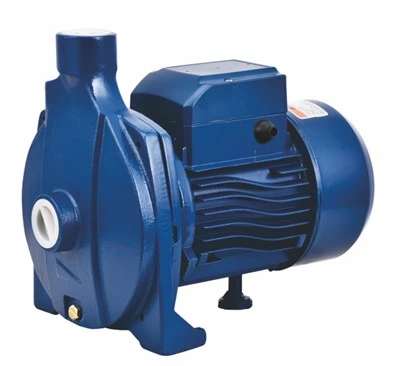

Miðflótta dæla

Samkvæmt því eru geislamyndað, áslegt og blandað flæði þrjár gerðir af miðflóttadælum.
*Radial dælur
Í radial dælum kemur vökvinn út úr hjólinu eftir 90 gráðu snúning miðað við sogið. Algengustu miðflótta dælurnar eru í þessum flokki. Vökvi fer inn í lárétta sogflansinn og fer út um lóðréttan útstreymisflans. Þannig að losunin er hornrétt á skaft dælunnar. Þessi hönnun er notuð þegar flæðistakmörkun er og þú vilt hækka losunarþrýsting. Þess vegna er geislamyndahönnun háþrýstingsdæla og lágflæðisdæla. Flestar dælur sem notaðar eru í olíu- og gasiðnaði falla í þennan flokk.
*Axal dælur
Í ásflæðisdælu hreyfist vökvinn samsíða skaftinu. Þessi aðferð líkist vinnslu drifefnis. Mikilvægasta notkun þessarar dælu er þegar það er mikið flæði og mjög lítill þrýstihæð. Til dæmis eru þær algengar í afvötnunardælum og vatnsrennslisdælum.
*Blandaðar dælur
Eins og nafnið gefur til kynna, í blönduðu flæðisdælu, flæðir vökvinn og blandar bæði geisla- og axialeiginleikum. Þannig að það er skipting á milli axial- og geisladælu. Blandaðar dælur starfa á háum rennslishraða með ágætis aukningu á hausnum.

Hægt er að nota tvö eða fleiri hjól í dælunni, allt eftir kröfum og notkunarskilyrðum á staðnum.
*Einsþreps dælur
Þessi dæla er aðeins með einni hjólhjóli og hæsta hækkun á þrýstihæð er 125 metrar. Einföld uppbygging, stöðugur gangur, mikill hraði, léttur, lítið rúmmál, mikil afköst, mikil flæðisgeta og auðvelt viðhald eru mikilvægir kostir eins þrepa dæla. Eins þrepa miðflótta dælur má flokka í láréttar dælur, lóðréttar dælur, eins sogdælur og tvísogsdælur. Eina hjólið er hannað til að vera gagnlegt fyrir mikinn flæðishraða og tiltölulega lægri þrýstihæð.
*Margþrepa dælur
Vökvaþrýstingurinn við úttak dælunnar getur verið mjög mikill. Þess vegna, ef þörf er á mjög háum lofthæð við losun, er fjölþrepa dælan notuð. Í þessari hönnun eru hjólaraðir tengdir í röð til að auka vökvaþrýstinginn á hverju stigi.

Varðandi notkun kóða fyrir dælugerðir eru eftirfarandi tvö tilvik venjulega notuð.
* API 610
Þessi hönnun er aðallega notuð í olíu og gasi, jarðolíu og tengdum vinnsluiðnaði.
*ISO 5199/ISO 2858/DIN 24256
DIN 24256 er nú samþætt við ISO 2858. Þessir staðlar eru notaðir fyrir allar dæluhönnunargerðir.

Dælur skiptast í tvo flokka, ein- eða tvöföldu, allt eftir gerð hlífarinnar.
*Einn volute
Í einni rafhlöðuhlíf er flæðinu tæmt frá hjólinu í eina hylki sem vindur alveg um hjólið. Þetta hlíf er með einu skurðvatni sem skilar vökvaflæðinu í átt að úttak dælunnar. Flestar dælur í hreinsunarstöðinni eru af stakri rafhlöðugerð.
*Tvöföld volute
Tvöfalt rafhlöðuhlíf hefur tvö skurðvatn sem er staðsett 180 gráður á milli. Tvöfaldur volute hefur ávinning fram yfir einn. Það lágmarkar fráfall skaftsins þegar dælan vinnur utan BEP besta skilvirknipunktsins (BEP).

Flestar miðflótta dælur eru hannaðar með einum sog; þó er stundum nauðsynlegt að hafa tvöfalda soghönnun.
*Eitt sog
Í miðflóttadælu með einum sogum rennur vökvinn inn í inntakið og allur vökvinn rennur strax inn í hjólauga (inntak hjólsins). Miðflóttakrafturinn framkallar síðan þrýsting þegar vatnið fer úr hjólinu.
*Tvöfalt sog
Eitt sog dugar ekki þegar rennsli er of hátt. Í þessu tilviki eru tvöfaldar sog miðflótta dælur notaðar. Hjól þessarar dælu er hannað þannig að vökvi fer inn frá báðum hliðum í samanburði við einhliða í venjulegu tilfelli. Hins vegar má nafnið „tvöfaldur sog“ ekki rugla þig. Jafnvel í tvöfaldri soghönnun er aðeins einn sog- og losunarflans. Munurinn er í hönnun hjólsins og hlífarinnar.

Geisla- og ásskipt dæluhlíf eru tvær mismunandi hönnun sem fjallað er um hér að neðan:
*Radial skipting
Ef miðflótta dæluhús er með lóðrétta tengingu við skaftið (hornrétt á skaftið og samsíða hjólinu) er þetta geislaskipt hlíf.
*Axial skipting
Ásskipt hlíf miðflóttadælu er með hönnun þar sem hlífin er klofnuð meðfram miðlínu skaftsins. Hlífinni er skipt í tvo helminga sem eru aðskildir lárétt, samsíða skaftásnum.

Í samræmi við það hafa miðflótta dælur annað hvort lóðrétta eða lárétta bolsstöðu.
*Lóðrétt skaft
Í lóðréttri dælu er skaftið í lóðréttri stefnu og dælan er venjulega sett í botninn. Þessar dælur eru notaðar í takmörkuðu rými. Sem dæmi má nefna að dæla í borholu og söfnun eru af þessari gerð.
*Lárétt skaft
Láréttar dælur eru oftar notaðar vegna þess að auðvelt er að viðhalda þeim. Í þessari gerð er skaftið staðsett lárétt.

Í samræmi við það eru miðflóttadælur flokkaðar í yfirhengdar hjóldælur og á milli legudæla.
*Ofhengd hjóladæla
Í yfirhengdri hjóldælu er hjólið komið fyrir á enda öxuls sem hangir yfir legum hans. Í þessari dælu er hjólið hengt í gegnum eina legu. Þessi uppsetning auðveldar bæði lóðrétta og lárétta uppsetningu dælunnar.
*Milli miðflótta dælu með legu
Á milli legu gerð miðflótta dælu er hjólið sett á skaftið og skaftið er upphengt í báðum endum á milli tveggja legra. Láréttar fjölþrepa dælur eru í þessari hönnun.

Miðflóttadælur eru almennt notaðar í efnaverksmiðjum til að flytja vökva um. Vökvinn er venjulega fluttur frá einum tanki í annan eða frá einu ferli í annað. Miðflóttadælur geta einnig dælt efnum frá einum stað til annars, svo sem frá geymslutanki í reactor. Sum algeng notkun miðflóttadæla í efnaverksmiðjum eru:
*Dæla vökva:Miðflótta dælur eru almennt notaðar til að flytja vökva um í efnaverksmiðjum. Þeir eru oft notaðir til að flytja vökva úr einum tanki í annan eða frá einu ferli til annars.
*Dæluefni:Miðflóttadælur geta einnig dælt efnum frá einum stað til annars. Til dæmis er hægt að nota þau til að flytja efni úr geymslutanki í reactor.
*Dæla ætandi vökva:Miðflóttadælur eru oft notaðar til að dæla ætandi vökva, svo sem sýrum og basa. Þessir vökvar geta skemmt aðrar gerðir dæla, þannig að miðflóttadælur eru góður kostur fyrir þessi forrit.
*Dæla eldfimum vökva:Miðflóttadælur geta einnig dælt eldfimum vökva, svo sem olíu og bensíni. Þessum vökva getur verið hættulegt að dæla, svo það er nauðsynlegt að velja dælu sem er hönnuð fyrir þessi forrit.
*Dæla seigfljótandi vökva:Miðflóttadælur geta einnig verið notaðar til að dæla seigfljótandi vökva, svo sem seyru eða kvoða. Þessum vökva getur verið krefjandi að dæla, en háþrýstingsnotkun miðflóttadæla gerir það mögulegt að dæla þeim.

Miðflótta dælur eru mikið notaðar í landbúnaði. Þau eru notuð til áveitu, til að flytja vatn úr uppistöðulónum eða vötnum yfir á akra og knýja landbúnaðartæki eins og dráttarvélar og sameina. Miðflóttadælur eru einnig notaðar til að úða skordýraeitri og áburði á ræktun. Bændur treysta á miðflóttadælur til að halda rekstri sínum gangandi. Þessar fjölhæfu dælur geta séð um ýmsa vökva, þar á meðal vatn, efni og jafnvel seyru og skólp. Einföld dæluhönnun þeirra gerir þeim auðvelt að viðhalda og gera við, nauðsynleg í dreifbýli þar sem aðgangur að hæfum tæknimönnum getur verið takmarkaður. Miðflótta dælur eru oft notaðar í áveitukerfum til að flytja vatn frá lægri hæðum til hærri. Dælan notar miðflóttaafl til að búa til vatnslyftingaraðgerð, sem hjálpar til við að færa vatnið upp og út úr áveitukerfinu. Þessar dælur eru oft notaðar í tengslum við aðrar dælur, svo sem dælur til að tryggja að allt áveitukerfið virki rétt. Með því að nota blöndu af mismunandi gerðum dæla geta bændur og aðrir notendur áveitukerfa verið vissir um að uppskeran þeirra fái rétt magn af vatni, jafnvel á þurrkatímabilum eða öðrum þurrum aðstæðum.

Miðflótta dælur eru mikið notaðar í vatnshreinsistöðvum til ýmissa nota. Venjulega eru þau notuð til að flytja vatn frá einum stað til annars eða dreifa vatni innan álversins. Í sumum tilfellum eru miðflótta dælur einnig notaðar til að veita háþrýstidælu til að hreinsa rör og önnur yfirborð.
*Síunarforrit:Miðflótta dælur eru almennt notaðar til að flytja vatn í gegnum síunarkerfi. Þeir geta veitt nauðsynlegan þrýsting til að ýta vatni á skilvirkan hátt og við háan flæðishraða, jafnvel gegn sterkri viðnám frá síum og öðrum hlutum í kerfinu.
*Sótthreinsunarforrit:Auk getu þeirra til að flytja mikið magn af vatni með tiltölulega auðveldum hætti eru miðflóttadælur tilvalnar til að sótthreinsa vatn vegna harðgerðrar smíði þeirra og þola eðli gegn tæringu og sliti með tímanum. Margar bæjarverksmiðjur reiða sig á miðflóttadælur, sérstaklega við meðhöndlun skólps áður en því er losað í vötn eða ár, þar sem gæði þess verða að uppfylla sérstakar kröfur.
*Saltvatns afsöltun:Miðflóttadælur eru í saltvatns afsöltunarstöðvum. Þau eru notuð til að flytja mikið magn af vatni í gegnum síunarkerfi álversins til að fjarlægja salt og önnur óhreinindi. Þetta er mikilvægt ferli til að gera sjó öruggan til manneldis eða annarra nota og miðflóttadælur tryggja að vatnið sé nægilega síað og hreinsað.

Miðflóttadælur eru almennt notaðar í olíuhreinsunarstöðvum til að flytja vökva á milli vinnslueininga. Olíuiðnaðurinn notar venjulega tvær gerðir af miðflóttadælum:
*Verkunardælur:Þessar dælur eru hannaðar til að meðhöndla mjög seigfljótandi olíur og aðra vökva sem innihalda fast efni.
*Góðurdælur:Þessar dælur eru hannaðar til almennra nota og hægt að nota til að flytja bæði léttar og þungar olíur.
Notadælur eru venjulega notaðar til að flytja hráolíu úr birgðatönkum yfir í hreinsunarferliseiningar, en vinnsludælur dæla hreinsuðum vörum frá einni einingu í aðra. Báðar gerðir miðflótta dæla gegna mikilvægu hlutverki við að tryggja örugga og skilvirka rekstur olíuhreinsunarstöðvar. Miðflóttadælur eru einnig notaðar á olíusvæðum til að flytja hráolíu úr brunnhausnum í geymslutanka eða flytja hana í leiðslur. Að auki eru miðflóttadælur notaðar í olíu- og gasvinnslupöllum á hafi úti til að flytja vökva á milli vinnslueininga og sprauta efnum í vinnsluholurnar.

Pappírsmyllur eru ein algengasta iðnaðarnotkun miðflóttadæla. Þeir nota miðflótta dælur til að flytja pappírsbirgðir í gegnum kvoðaferlið. Pappírsstofninn er trefjalaus slurry fullur af vatni og öðrum vökva. Miðflóttadælan hjálpar til við að aðskilja föstu trefjarnar frá vökvanum og flytur síðan deigið í gegnum kerfið. Miðflóttadælur eru einnig notaðar í skólphreinsunarferlinu í pappírsverksmiðjum. Dælurnar hjálpa til við að flytja skólpvatn í gegnum kerfið til að vera rétt meðhöndlað og losað. Dælur eru ómissandi hluti af pappírsframleiðslu og þær gegna mikilvægu hlutverki við að tryggja að framleiðsluferlið gangi snurðulaust fyrir sig.

Þar sem miðflóttadælur geta séð um mikið magn af vökva og starfa við háan þrýsting eru þær tilvalnar fyrir virkjanir. Miðflóttadælur dreifa vatni í kælikerfinu, flytja eldsneytisolíu og smurolíu og dæla vatni úr eimsvalanum í ketilinn. Auk þess eru miðflóttadælur oft notaðar sem slökkvidælur. Algengasta miðflæðisdælan sem notuð er í orkuverum er geislaflæðisdælan. Radial flæðisdælur eru mjög duglegar og geta starfað við háan þrýsting. Hins vegar henta þau ekki vel til notkunar í lágþrýstikerfi. Önnur tegund miðflæðisdælu sem er oft notuð í virkjunum er blandað flæðisdæla. Blandað flæðisdælur eru óhagkvæmari en geislaflæðisdælur en geta starfað við lægri þrýsting. Miðflótta dælur eru mikið notaðar í orkuverum vegna þess að þær eru áreiðanlegar, skilvirkar og fjölhæfar. Að auki geta miðflótta dælur veitt margra ára vandræðalausa þjónustu með réttu vali og viðhaldi.

Eitt af algengum iðnaðarnotkun miðflóttadæla er námuvinnsla. Miðflótta dælur eru almennt notaðar í námuvinnslu til að flytja vatn frá einum stað til annars. Þeir eru einnig notaðir til að auka vatnsþrýsting í ýmsum tilgangi, svo sem að reka vökvabúnað og skola niður námuvinnslu. Auk þess er hægt að nota miðflóttadælur til að búa til lofttæmi, sem er oft nauðsynlegt fyrir sogdýpkun. Miðflóttadælur eru einnig notaðar við vinnslu steinefna. Hægt er að nota þær til að flytja gruggi, eða blöndu af vatni og föstum ögnum, til steinefnavinnslustöðvar. Þegar komið er í verksmiðjuna er hægt að nota miðflóttadæluna til að flytja slurry í ýmsa vinnslutanka og ílát. Miðflótta dælur eru einnig almennt notaðar í afvötnunaraðgerðum. Þetta er oft nauðsynlegt fyrir námuvinnslu þar sem verið er að grafa neðanjarðarhellir. Hægt er að nota miðflóttadæluna til að fjarlægja vatn af uppgraftarstaðnum þannig að vinnan geti gengið hraðar og öruggari fyrir sig. Það eru mörg önnur notkun fyrir miðflóttadælur í námuiðnaðinum. Til dæmis er hægt að nota þau til að útvega kælivatn fyrir vélar, fjarlægja skólp og skólpvatn og veita vatni til slökkvistarfa.

Miðflótta dælur eru mikið notaðar í matvælavinnslustöðvum til ýmissa nota. Sumir af algengustu notkun miðflótta dælur í matvælavinnslu eru:
*Að flytja vökva úr einum tanki í annan
*Endurhringir vökva við vinnslu
*Kælandi vökva við vinnslu
*Að flytja vökva til og frá geymslutönkum
Miðflótta dælur bjóða upp á marga kosti umfram aðrar gerðir dæla vegna einfaldrar dæluhönnunar, áreiðanleika og getu til að dæla miklu magni af vökva við háan þrýsting. Að auki er auðvelt að aðlaga miðflótta dælur til að mæta sérstökum þörfum hvers konar matvælavinnslu.

Miðflótta dælur eru mikið notaðar í hernaðarlegum forritum vegna þess að þær geta flutt mikið magn af vökva við háan þrýsting. Að auki eru þær almennt notaðar í eldsneytiskerfi flugvéla, vökvakerfi um borð og stuðningsbúnað á jörðu niðri. Miðflóttadælur eru einnig notaðar í vatnshreinsistöðvum og skólphreinsistöðvum. Það eru margar mismunandi gerðir af miðflóttadælum, hver um sig hönnuð fyrir ákveðna notkun. Sumar algengar gerðir af miðflóttadælum sem notaðar eru í hernaðarlegum forritum eru:
*Eldsneytisdælur flugvéla:Þessar dælur flytja eldsneyti frá tankinum í vélina. Þeir eru venjulega gerðir úr ryðfríu stáli eða áli og hafa háþrýstieinkunn.
*Vökvadælur um borð:Þessar dælur flytja vökvavökva um skip. Þeir eru venjulega gerðir úr bronsi eða kopar og hafa háþrýstieinkunn.
*Dælur fyrir jarðstuðningsbúnað:Þessar dælur flytja vökva um herstöðvar. Þessar dælur hafa háþrýstieinkunn og eru almennt gerðar úr föstu efni eins og áli eða ryðfríu stáli.

Miðflóttadælur eru notaðar við austurdælingu, slökkvistörf, vatnsveitu og eldsneytisflutningsverkefni. Einnig er hægt að nota miðflóttadælur til að flytja skólp og önnur úrgangsefni frá einum stað til annars. Þessar dælur eru auk þess oft notaðar til að skapa lofttæmi í skipsskrokknum við smíði eða viðgerðir. Algengustu forritin eru:
*Grýndæling:Lensdæling er notuð til að fjarlægja vatn sem safnast fyrir á austursvæði skips. Þetta vatn getur komið frá rigningu eða öldum sem hafa farið inn í skipið. Lensdælur eru einnig notaðar til að fjarlægja vatn sem hefur hellst niður á þilfari skips.
*Slökkvistarf:Slökkviliðsdælur dæla vatni á svæði skips sem eru í eldi. Þessar dælur eru oft notaðar með öðrum slökkvibúnaði, svo sem slöngum og úðara.
* Vatnsveita:Þessar dælur eru notaðar til að flytja ferskvatn úr geymslutönkum skipsins á hin ýmsu svæði skipsins sem þurfa á því að halda. Þetta vatn er notað til að drekka, elda og baða.
*Eldsneytisflutningur:Miðflóttadælur flytja eldsneyti úr geymslutönkum skipsins yfir í vélarnar. Þessar dælur eru einnig notaðar til að flytja eldsneyti frá einum tanki í annan.
*Úrgangsstjórnun:Einnig er hægt að nota miðflóttadælur til að flytja skólp og önnur úrgangsefni frá einum stað til annars. Þessar dælur eru oft notaðar í tengslum við rotþróakerfi.

*Ástand legur og smurefni
Fylgstu með og skráðu leguhitastig, smurolíustig og titring. Smurefni ætti að vera tært og engin merki um loftbólur. Ef loftbólur eiga sér stað er þetta góð vísbending um að bæta við meira smurefni til að lækka hitastig leganna. Ef það er aukning á titringi í legunum getur það verið góð vísbending um yfirvofandi bilun í legunum.
*Ástand skaftþéttingar
Athugaðu vélrænni innsigli. Það ættu ekki að vera nein merki um sjáanlegan leka. Á meðan á stöðvun stendur, skoðaðu pakkninguna á dælunni til að ganga úr skugga um að það sé fullnægjandi smurning. Ef umbúðirnar virðast þjappaðar og þurrar skaltu skipta um pakkninguna og bæta við smurolíu samkvæmt notkunarhandbókinni.
* Heildar titringur dælunnar
Hægt er að greina yfirvofandi bilun í dælunni með því að fylgjast með titringi dælunnar í heild. Óhóflegur titringur getur stafað af breytingu á dælustillingu, bilun í legum, kavitation og hindrunum í sog- og losunarleiðslum.
*Dælulosunarþrýstingur
Mismunurinn á þrýstingi sem lesinn er af sog- og losunarmælum mun gefa upp heildarþrýsting dælunnar. Staðfestu að þessi lestur sé innan hönnuðrar frammistöðu dælunnar. Þú getur fundið þetta á framleiddu vefsíðunni eða notkunarhandbókunum þínum.

*Staðfestu heilleika undirstöðu dælunnar og athugaðu hvort festingarboltarnir séu þéttir.
*Fyrir olíusmurðar dælur, sem þumalputtaregla, ættir þú að skipta um olíu eftir fyrstu 200 vinnustundirnar fyrir nýja dælu. Síðan aftur eftir þriggja mánaða fresti eða 2,000 vinnutíma, hvort sem kemur á undan. Notkunarhandbókin þín mun hafa sérstakar leiðbeiningar um millibil olíuskipta og olíuflokka.
*Fyrir fitusmurðar dælur ættu þumalfingursreglur að vera smurðar á þriggja mánaða fresti eða 2,000 vinnutíma, hvort sem kemur á undan. Notkunarhandbókin þín ætti að innihalda sérstakar leiðbeiningar um fitubil og fitustig sem á að nota.
* Smyrjið mótor legur samkvæmt leiðbeiningum framleiðanda.
*Athugaðu stillingu skaftsins.
*Titringsróf legu á öllum dælu- og mótorlegum legum.

Haltu skrá yfir frammistöðu dælunnar að minnsta kosti einu sinni á ári. Árangursviðmið ætti að koma snemma á líftíma dælunnar. Að minnsta kosti ættu viðmiðunargögnin að innihalda höfuðþrýsting, flæðishraða, magn mótormagnara og titring í hverri legu. MEÐAN ÁRLEGT VIÐHALD, AFTENGTU OG LÆSTU RAFLAGI TIL AÐ SKOÐA:
*Berigamma og fótur -Skoðaðu með tilliti til sprungna, grófleika, ryðs eða kvarða. Vélrænt yfirborð ætti að vera laust við gryfju eða rof.
*Legurgrind –Skoðaðu allar tapaðar tengingar með tilliti til óhreininda. Hreinsið og eltið þræði eftir þörfum. Fjarlægðu allt laust eða framandi efni. Skoðaðu smurgöng til að vera viss um að þeir séu ekki stíflaðir.
*Skaft og ermi -Skoðaðu hvort það sé rifur eða holur. Athugaðu legupassa og skafthlaup og skiptu um skaftið og múffuna ef þau eru slitin eða ef skafthlaupið er meira en 0.002 tommur.
*Hlíf -Skoðaðu merki um slit, tæringu eða gryfju. Ef slit fer yfir 1/8-tommu dýpt, ætti að skipta um hlífina. Athugaðu yfirborð þéttingar fyrir merki um óreglu.
*Hvirfihjól –Skoðaðu hjólið með tilliti til slits, rofs eða tæringarskemmda. Ef skífurnar eru beygðar eða eru meira en 1/8-tommu djúpar slit, skiptið um hjólið.
*Rammamillistykki -Skoðaðu fyrir sprungur, skemmingu eða tæringarskemmdir og skiptu út ef eitthvað af þessum aðstæðum er til staðar.
*Beruhús –Skoðaðu merki um slit, tæringu, sprungur eða gryfjur. Skiptu um hlíf ef þau eru slitin eða ekki þol.
*Innsigli hólf/fyllingarkassaloka –Athugaðu hvort hola, sprungur, veðrun eða tæringu sé til staðar. Skoðaðu hvort það sé slit, rifur eða rifur sem gætu verið á yfirborði hólfsins. Skiptið út ef það er slitið meira en 1/8-tommu djúpt.
*skaft –Athugaðu skaftið fyrir merki um tæringu eða slit og réttleika. Athugið að hámarks heildarvísitala (TIR) ​​við ermdagbók og tengidagbók ætti ekki að fara yfir 0.002 tommur.
